起源の場所:
中国
ブランド名:
ZH
証明:
IS09001
モデル番号:
30317

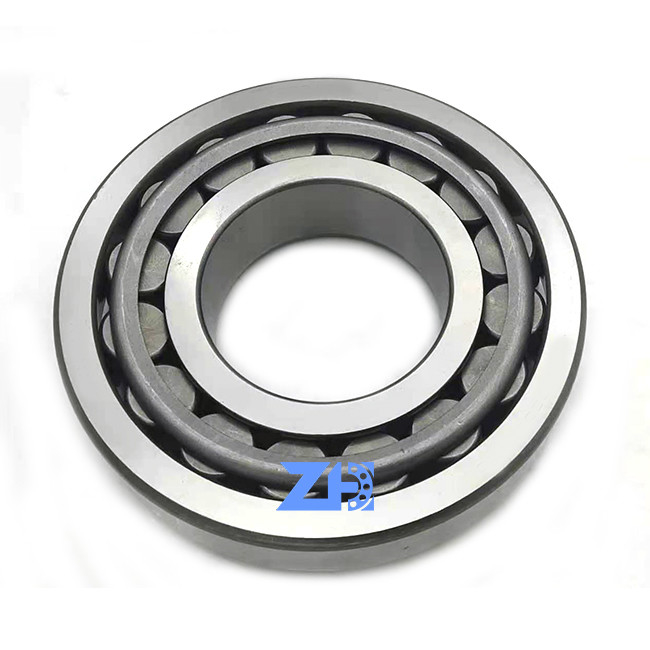

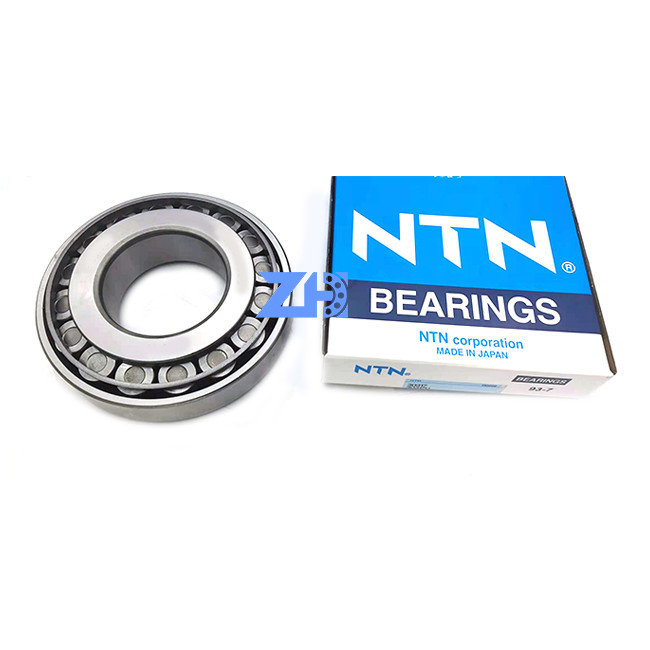

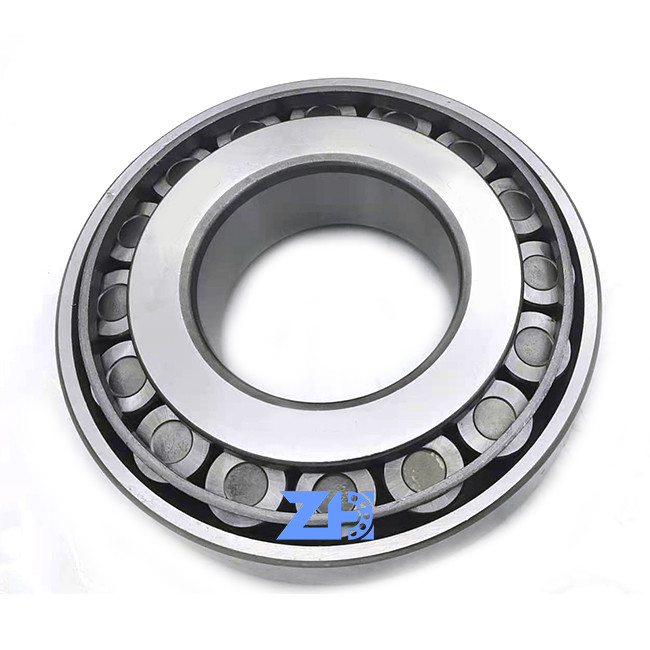

30317 30317RS 30317 W P0 P6 P5 P3 P4 P2の質レベルのクロム鋼の先を細くされた軸受
製品紹介
30317の先を細くすることの軸受は回転機械類の放射状および軸負荷を支えるのに使用されるタイプの圧延要素軸受けである。同時の両方の放射状の（シャフトへの垂直）および軸（シャフトへの平行）負荷を扱うことを設計する。
（上限軸受けを作り、工場価格で販売しなさい）
内部および外リングは忍耐の軸線に傾斜する配線管の先を細くした。先を細くされたローラーは方法で斧が「円錐形」の形を作成する忍耐の軸線の共通ポイントで一点に集中すること整理される。
この設計はローラーが転がり動き、摩擦を減らすことおよび滑らかな回転の可能にを作り出す方法で負荷を送信するようにする
| d |
85のmm
|
腔線径・山径 |
|---|---|---|
| D |
180のmm
|
外径 |
| T |
44.5 mm
|
総幅 |
| d1 |
≈126.57 mm
|
内部リングの肩の直径 |
| B |
41のmm
|
内部リングの幅 |
| C |
34のmm
|
外リングの幅 |
| r1,2 |
min.4 mm
|
内部リングの小さな溝次元 |
| r3,4 |
min.3 mm
|
外リングの小さな溝次元 |
| a |
34.813 mm
|
ポイントに圧力をかける間隔の側面 |
| da |
max.108 mm
|
シャフトの迫台の直径 |
|---|---|---|
| db |
min.100.5 mm
|
シャフトの迫台の直径 |
| Da |
min.156 mm
|
迫台の収納の直径 |
| Da |
max.167.5 mm
|
迫台の収納の直径 |
| Db |
min.167 mm
|
迫台の収納の直径 |
| Ca |
min.5 mm
|
大きい側面のハウジングで必要なスペースの最低の幅 |
| Cb |
min.10.5 mm
|
小さい側面のハウジングで必要なスペースの最低の幅 |
| ra |
max.4 mm
|
シャフトの肉付けの半径 |
| rb |
max.3 mm
|
肉付けの収納の半径 |
| 基本的な動的負荷評価 | C |
372 kN
|
|---|---|---|
| 基本的なスタティック ロードの評価 | C0 |
365 kN
|
| 疲労の負荷限界 | Pu |
40.5 kN
|
| 参照の速度 |
3 000 r/min
|
|
| 制限速度 |
3 800 r/min
|
|
| 限界値 | e |
0.35
|
| 計算の要因 | Y |
1.7
|
| 計算の要因 | Y0 |
0.9
|
| 部分の忍耐 | 完全な軸受け |
| 列番号 | 1 |
| 特徴を見つけること、軸受け外リング | どれも |
| 退屈させたタイプ | 円柱 |
| おり | 薄板金 |
| 接触角（二重列軸受け）の整理 | 適当 |
| 一致させた整理 | いいえ |
| コーティング | なし |
| シーリング | なし |
| 潤滑油 | どれも |
| Relubricationの特徴 | なし |
3017と一般的な軸受け私達はまた提供してもいい
