起源の場所:
中国 日本
ブランド名:
QIEAL ZH
モデル番号:
NSK S 6800 6801 6802 6803 6804 6805 6806 6807

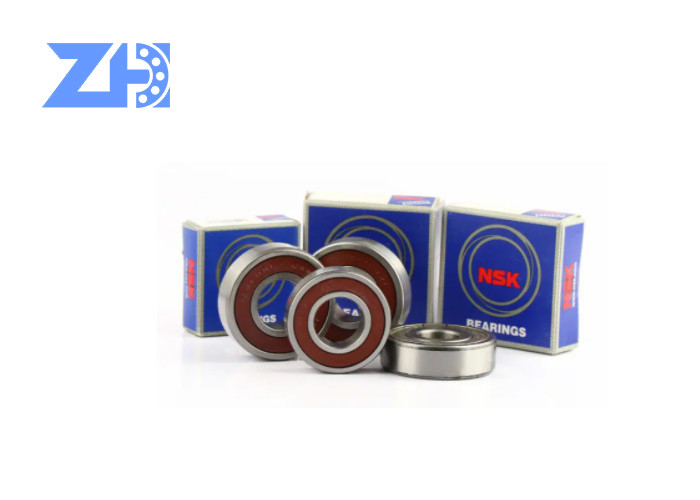

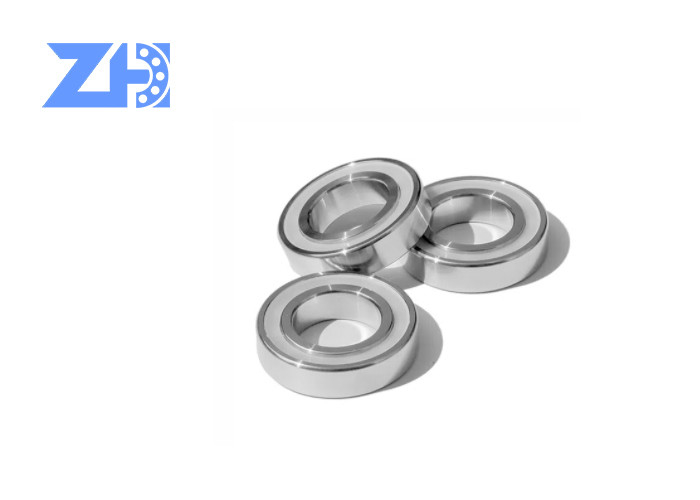

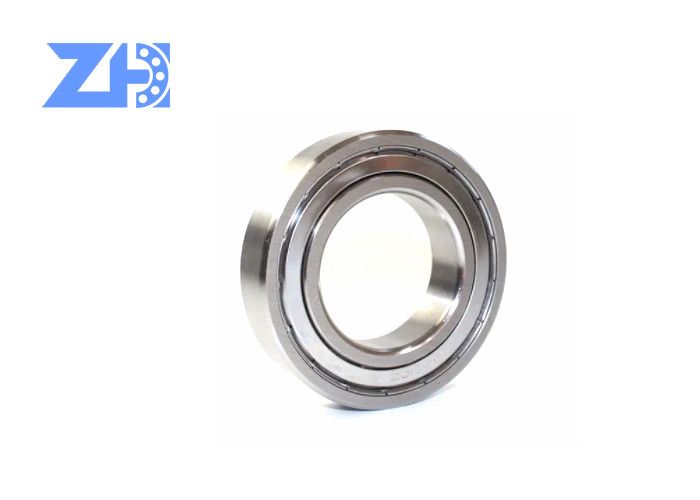

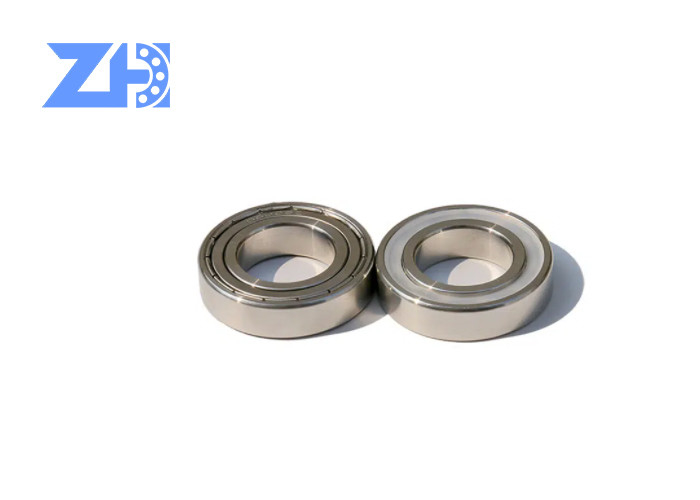

NSK 6800 6801 6802 6803 6804 6805 6806 6807 は深溝玉軸受をカスタマイズします
薄肉ボール ベアリングは、スペースの制約が最も重要な用途向けに開発されました。その名の通り、リングの内径と外径の差を極力小さくしたり、薄くしたりしています。もちろん、これには負荷容量が犠牲になるという代償が伴います。ただし、これらのベアリングは、比較的軽いラジアル スラストまたは複合荷重に対応できます。
この用途に使用されるボールベアリングは、幅と外径が小さいため、断面が薄くなっています。
JRDB の精密薄肉ベアリング ラインは、標準的なステンレス鋼またはクロム鋼の構成で、高精度で薄型の設計を提供します。このラインには、特定のアプリケーション要件を満たすために利用できる特別な機能を備えた、深溝および角度のあるコンタクト構成が含まれます。
精密公差 - 高い走行精度のために ABEC 5F (ISO P5) または ABEC 7F (ISO P4) に適合します。
材料の選択 – 標準製品には、440C ステンレス鋼と 52100 クロム鋼が含まれます。
超仕上げレースウェイ - 滑らかな表面仕上げを提供して、内部摩擦と振動を低減します。
高品質のボール補完 – グレード 5 以上のボールは、滑らかな転がり性能を最適化します。
リテーナー – パフォーマンスのニーズを満たすためのさまざまな構成と素材。
精密ロボット関節
半導体製造装置および測定システム
レーダーおよびマイクロ波装置
太陽電池パネル
ガイダンスシステム
医用画像機器
| 商品番号。 | 寸法 (mm) | 基本定格荷重(N) | 制限速度 (rpm) | 重量 (キロ) | |||||
| d | D | B | r (分) | 動的 | 静的 | グリース | 油 | ||
| 685 | 5 | 11 | 3 | 0.15 | 775 | 317 | 41000 | 49000 | 0.0011 |
| 686 | 6 | 13 | 3.5 | 0.15 | 1080 | 438 | 37000 | 44000 | 0.0019 |
| 687 | 7 | 14 | 3.5 | 0.15 | 1170 | 511 | 35000 | 42000 | 0.0021 |
| 688 | 8 | 16 | 4 | 0.2 | 1600 | 714 | 33000 | 39000 | 0.0031 |
| 689 | 9 | 17 | 4 | 0.2 | 1600 | 734 | 31000 | 37000 | 0.0032 |
| 6800 | 10 | 19 | 5 | 0.3 | 1590年 | 760 | 30000 | 36000 | 0.005 |
| 6801 | 12 | 21 | 5 | 0.3 | 1900年 | 1000 | 25000 | 30000 | 0.006 |
| 6802 | 15 | 24 | 5 | 0.3 | 1960年 | 1260 | 24000 | 29000 | 0.007 |
| 6803 | 17 | 26 | 5 | 0.3 | 2130 | 1360 | 22000 | 26000 | 0.008 |
| 6804 | 20 | 32 | 7 | 0.3 | 3470 | 2240 | 19000 | 23000 | 0.019 |
| 6805 | 25 | 37 | 7 | 0.3 | 3660 | 2640 | 16000 | 19000 | 0.022 |
| 6806 | 30 | 42 | 7 | 0.3 | 4020 | 3120 | 13000 | 16000 | 0.026 |
| 6807 | 35 | 47 | 7 | 0.3 | 4310 | 3610 | 11000 | 14000 | 0.029 |
| 6808 | 40 | 52 | 7 | 0.3 | 4420 | 3890 | 10000 | 12000 | 0.033 |
| 6809 | 45 | 58 | 7 | 0.3 | 4590 | 4320 | 9000 | 10000 | 0.04 |
| 6810 | 50 | 65 | 7 | 0.3 | 6600 | 6080 | 7600 | 9000 | 0.052 |
| 6811 | 55 | 72 | 9 | 0.3 | 8800 | 8500 | 8500 | 10000 | 0.081 |
| 6812 | 60 | 78 | 10 | 0.3 | 11500 | 10900 | 8000 | 9500 | 0.103 |

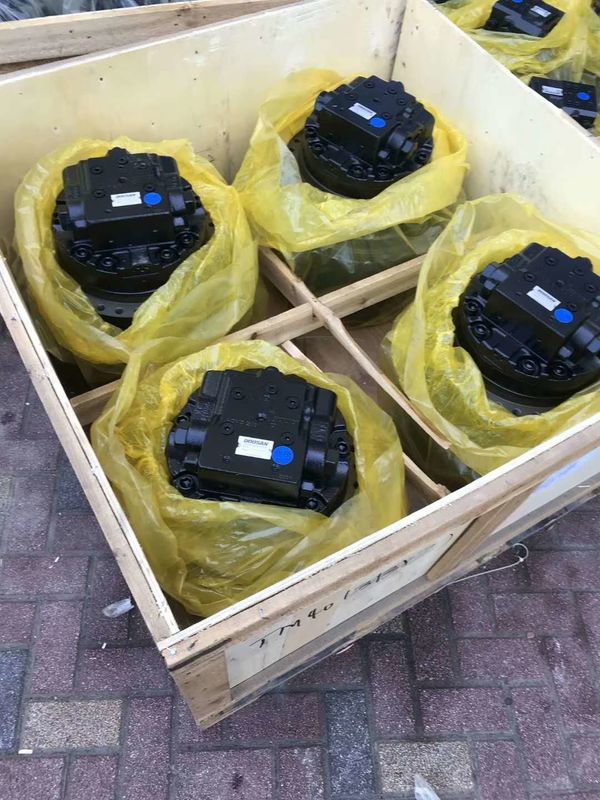

ナチュラルパッケージe:
ホワイトボックス、プラスチックチューブ、木製カートン
カスタマイズされたパッケージお客様の要件に応じて
配達時間:3-5日または私達の顧客に従って'の注文数量
問い合わせを直接私たちに送ってください.
